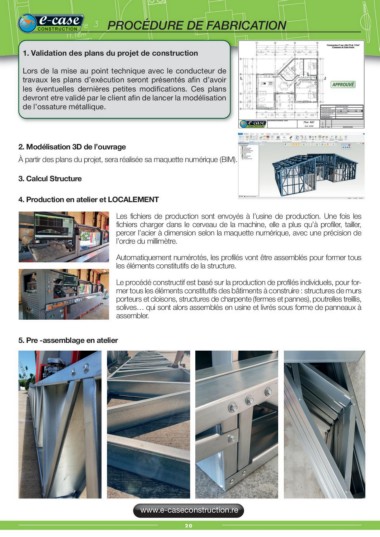

PROCÉDURE DE FABRICATION
1. Validation des plans du projet de construction
Lors de la mise au point technique avec le conducteur de
travaux les plans d’exécution seront présentés afin d’avoir
les éventuelles dernières petites modifications. Ces plans
devront etre validé par le client afin de lancer la modélisation
de l’ossature métallique.
2. Modélisation 3D de l’ouvrage
À partir des plans du projet, sera réalisée sa maquette numérique (BIM).
3. Calcul Structure
4. Production en atelier et LOCALEMENT
Les fichiers de production sont envoyés à l’usine de production. Une fois les
fichiers charger dans le cerveau de la machine, elle a plus qu’à profiler, tailler,
percer l’acier à dimension selon la maquette numérique, avec une précision de
l’ordre du millimètre.
Automatiquement numérotés, les profilés vont être assemblés pour former tous
les éléments constitutifs de la structure.
Le procédé constructif est basé sur la production de profilés individuels, pour for-
mer tous les éléments constitutifs des bâtiments à construire : structures de murs
porteurs et cloisons, structures de charpente (fermes et pannes), poutrelles treillis,
solives… qui sont alors assemblés en usine et livrés sous forme de panneaux à
assembler.
5. Pre -assemblage en atelier
