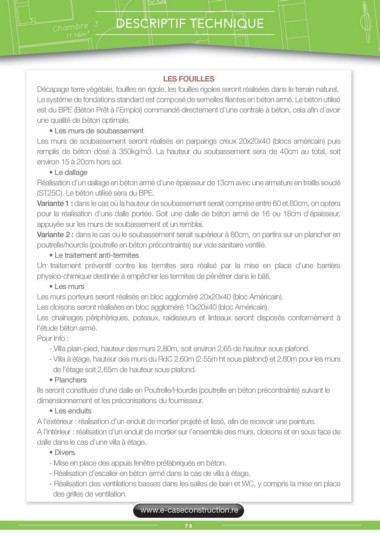

DESCRIPTIF TECHNIQUE
LES FOUILLES
Décapage terre végétale, fouilles en rigole, les fouilles rigoles seront réalisées dans le terrain naturel.
Le système de fondations standard est composé de semelles filantes en béton armé. Le béton utilisé
est du BPE (Béton Prêt à l’Emploi) commandé directement d’une centrale à béton, cela afin d’avoir
une qualité de béton optimale.
• Les murs de soubassement
Les murs de soubassement seront réalisés en parpaings creux 20x20x40 (blocs américain) puis
remplis de béton dosé à 350kg/m3. La hauteur du soubassement sera de 40cm au total, soit
environ 15 à 20cm hors sol.
• Le dallage
Réalisation d’un dallage en béton armé d’une épaisseur de 13cm avec une armature en treillis soudé
(ST25C). Le béton utilisé sera du BPE.
Variante 1 : dans le cas où la hauteur de soubassement serait comprise entre 60 et 80cm, on optera
pour la réalisation d’une dalle portée. Soit une dalle de béton armé de 16 ou 18cm d’épaisseur,
appuyée sur les murs de soubassement et un remblai.
Variante 2 : dans le cas ou le soubassement serait supérieur à 80cm, on partira sur un plancher en
poutrelle/hourdis (poutrelle en béton précontrainte) sur vide sanitaire ventilé.
• Le traitement anti-termites
Un traitement préventif contre les termites sera réalisé par la mise en place d’une barrière
physico-chimique destinée à empêcher les termites de pénétrer dans le bâti.
• Les murs
Les murs porteurs seront réalisés en bloc aggloméré 20x20x40 (bloc Américain).
Les cloisons seront réalisées en bloc aggloméré 10x20x40 (bloc Américain).
Les chaînages périphériques, poteaux, raidisseurs et linteaux seront disposés conformément à
l’étude béton armé.
Pour Info :
- Villa plain-pied, hauteur des murs 2,80m, soit environ 2,65 de hauteur sous plafond.
- Villa à étage, hauteur des murs du RdC 2.60m (2.55m ht sous plafond) et 2.80m pour les murs
de l’étage soit 2.65m de hauteur sous plafond.
• Planchers
Ils seront constitués d’une dalle en Poutrelle/Hourdis (poutrelle en béton précontrainte) suivant le
dimensionnement et les préconisations du fournisseur.
• Les enduits
A l’extérieur : réalisation d’un enduit de mortier projeté et lissé, afin de recevoir une peinture.
A l’intérieur : réalisation d’un enduit de mortier sur l’ensemble des murs, cloisons et en sous face de
dalle dans le cas d’une villa à étage.
• Divers
- Mise en place des appuis fenêtre préfabriqués en béton.
- Réalisation d’escalier en béton armé dans la cas de villa à étage.
- Réalisation des ventilations basses dans les salles de bain et WC, y compris la mise en place
des grilles de ventilation.
www.e-caseconstruction.re
75
